联系我们
关于电梯导轨原材料的选择
作者: 李维平 茅顺 2013-09-27 15:27:25 浏览:183
[打印]

        GB/T《电梯T型导轨》国家标准是根据ISO技术委员会 ISO/TC 178“电梯、自动扶梯和自动人行道”制定的国际标准 ISO 7465《乘客电梯和杂物电梯 — 电梯轿厢和对重导轨 — T型》(2007版)进行编纂。本标准在技术内容上与国际标准ISO 7465《乘客电梯和杂物电梯 — 电梯轿厢和对重导轨 — T型》(2007版)等同,条文编号也与之一致。为了便于使用及适应我国国情对原材料选择做了下列编辑性修改:
  标准第5章“制造和材料”中“建议根据 GB/T 700-2006 使用钢号 Q235 材料作为冷拉导轨,使用 Q275B 材料作为机械加工导轨。” ,在本标准中用“建议根据 GB/T 700-2006 使用钢号 Q235 材料作为原材料钢,机械加工导轨的原材料钢的抗拉强度宜不小于410N/mm2。”代替,以考虑我国原材料供应的实际状况。
         标准规定用于冷拉导轨所使用的原材料钢的抗拉强度应至少为 370 N/mm2 且不大于 520 N/mm2。鉴于此,建议根据 GB/T 700-2006 使用钢号 Q235 材料作为原材料钢。

  编制过程中根据编制组编制方案第4.2 项第3)款“根据国内厂家意见增减内容”。对意见中 GB/T 700-2006中Q235抗拉强度是370-500 N/mm2,用于机械加工导轨是否适当的反映作如下解答:

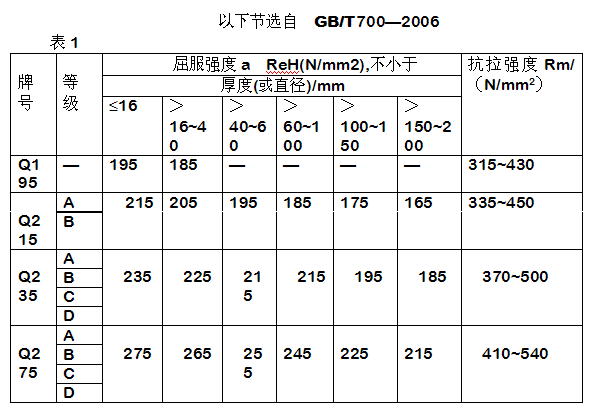

  标准中 第3页5. 制造和材料中要求“原材料钢的抗拉强度至少为370 N/mm2 且不大于 520 N/mm2。建议根据 GB/T 700-2006 使用钢号 Q235 材料作为冷轧导轨,使用钢号 Q275B 材料作为机械加工导轨。”其中 GB/T 700-2006中Q275B抗拉强度是410-540 N/mm2 最高540 N/mm2与“不大于 520 N/mm2”的要求相矛盾。而根据完全满足要求的原材料钢的抗拉强度至少为370 N/mm2 且不大于 520 N/mm2的要求。见附表    GB/T 700—2006,所以第3页5. 制造和材料一项中改为“原材料钢的抗拉强度应至少为 370 N/mm2 且不大于 520 N/mm2。建议根据 GB/T 700-2006 标准使用钢号 Q235 材料作为导轨的原材料钢。” 机械加工导轨的原材料钢的抗拉强度宜不小于410N/mm2。


注:本站招标、拟在建信息为企业单位免费自行发布,投标前请严格审查,谨慎交易!
声明:本网站所登载之内容,如有侵犯他人声誉、版权或著作权等当事人合法权益的,请来电或来函告之,我们将予以更正。
  • 上周热点
