1、依导线颜色标志电路
黑色——装置和设备的内部布线。
棕色——直流电路的正极。
红色——三相电路的C相;
半导体三极管的集电极;
半导体二极管、整流二极管或可控硅管的阴极。
黄色——三相电路的A相;
半导体三极管的基极;
可控硅管和双向可控硅管的控制极。
绿色——三相电路的B相。
蓝色——直流电路的负极;
半导体三极管的发射极;
半导体二极管、整流二极管或可控硅管的阳极。
淡蓝色——三相电路的零线或中性线;直流电路的接地中线。
白色
双向可控硅管的主电极;无指定用色的半导体电路。
黄和绿双色(每种色宽约15~100毫米交替贴接)——安全用的接地线。
红、黑色并行——用双芯导线或双根绞线连接的交流电路。
2、依电路选择导线颜色时

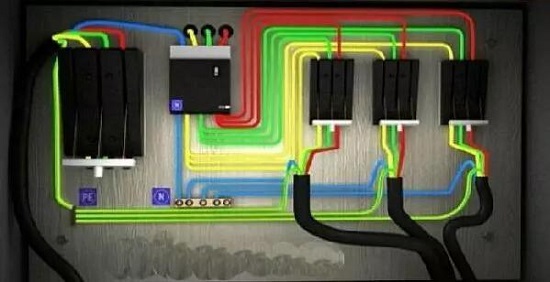

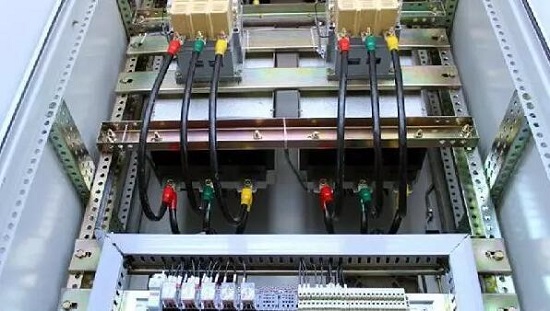

交流三相电路
A相:黄色;B相:绿色;C相:红色;
零线或中性线:淡蓝色;安全用的接地线:黄和绿双色。
用双芯导线或双根绞线连接的交流电路
红黑色并行。
直流电路
正极:棕色;负极:蓝色;接地中线:淡蓝色。
半导体电路
半导体三极管的集电极:红色;基极:黄色;发射极:蓝色。半导体二极管和整流二极管的阳极:蓝色;阴极:红色。
可控硅管的阳极:蓝色;控制极:黄色;阴极:红色。
双向可控硅管的控制极:黄色;主电极:白色。
整个装置及设备的内部布线一般推荐:黑色;半导体电路:白色;
有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。
具体标色时
在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。

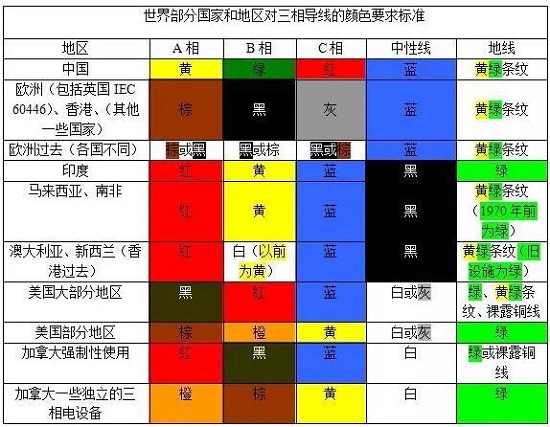

附表:各国三相导线颜色要求标准
此外,小编再说一句:各国有地区差异,要具体情况具体分析,不能教条,维修进口设备尤其注意,万用表测量实际为准。有朋友修过德国,瑞士设备,24v正负极都是蓝色控制回路电线,还有橙色正,白色负,绿色接地;美国的是,蓝色正,蓝白相间是负极。所以以上内容提供参考,大家一起进步!
