电梯导轨支架安装在井道内部表面，把井道墙体和导轨连接在一起，从而把导轨固定在垂直井道表面上， 起到把整个电梯导轨所受的力转移到墙体的作用。支架作为重要承力构件，对于整个导轨系统的稳定性起到了至关重要的作用。支架如果固定不牢固，在电梯运行过枵中。导轨就可能出现窜动甚至移位脱落，造成重大串故。 因此，支架安装质量好坏，在很大稃度上影响电梯的运行质量及运行安全。
1导轨支架固定相关规范要求
对于电梯导轨支架固定，在电梯相关技术规范及标 准中有很多的规定。如GB7588-2003《电梯制造与安装 安全规范》第10.1.1条对其规定：导轨及其附件和接头应能承受施加的载荷和力，以保证电梯安全运行。电梯安全运行与导轨有关的部分为：a)应保证轿厢与对重（或平衡重）的导向；导轨变形应限制在一定范闱内。又如GB/T10060-2011《电梯安装验收规范》第5.2.5.3条规定：固定导轨支架的预埋件，直接埋入墙体的埋入深度不宜小于120mm。采用建筑锚栓安装的导轨支架，只能用于具有足够强度的混凝土井道构件上，建筑锚栓的安装应垂直于墙面。采用焊接方式连接的导轨支架， 其焊接应牢固。焊缝无明显缺陷。如果用焊接支架，其焊缝应是连续的，并应双面焊牢。基于这些规范，在 TSGT7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》第3.6项第（2)款规定：支架应当安装牢固，焊接支架的焊缝满足设计要求，锚栓（如膨胀螺栓）固定只能在井道壁的混凝土构件上使用。
2导轨支架固定方式
对于不同的井道壁结构，支架的固定方式也有所不同。目前普遍采用以下几种固定方式。（1)膨胀螺栓固定 法。这是目前采用最多的一种方式，采用膨胀螺柃直接固定导轨支架。使用的膨胀螺柃规格要符合电梯制造单位图纸要求。若制造单位没有具体要求，膨胀螺栓的规格应不小于Φ6mm。支架安装前应先对混凝土构件表面进行平整、除去表面粉刷层和异物，膨胀螺栓应垂直于井道壁的混凝土构件表面打入。
(2)直埋法。井道壁上预留了孔洞或现场凿孔，孔洞做成内大外小结构，先用水冲洗孔洞内壁。把里面的尘渣冲出，使洞壁湿润。预埋支架埋入井道壁内部分的端部应加工成燕尾形状。用混凝土将定好位置的支架的孔洞填实抹平。要求支架埤设深度不小于120mm
(3)预埋钢板法。先把预埤铁表面上混凝土清除干净。 再把支架焊接在预埋铁上面。焊缝应是连续的，并应双面焊牢。
(4)穿墙螺柃固定法。若井道壁较薄（小于 100mm),或是采用实心粘土砖墙，不可用膨胀螺栓固定导轨支架，且又没有预埋铁构件，可采用此种固定方式。如果墙体是空心砖或是泡沬砖，则不得采用穿墙螺栓固定法。该方法施工时，须在井道壁打透眼。采用穿墙螺栓固定铁板，穿螺栓处井道壁外侧靠墙壁要加100mm×100mm×12mm的垫铁板以增加强度，然后将导轨支架焊接在铁板上。
井道壁墙体如果是空心砖或是泡沬砖，则应采用在支架固定处加混凝土圈梁或井道内加设槽钢的方法把导轨支架可靠固定。
3 —则电梯导轨检验案例分析

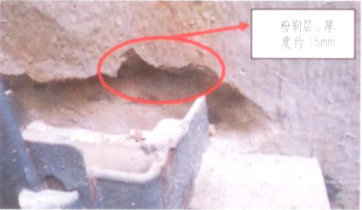

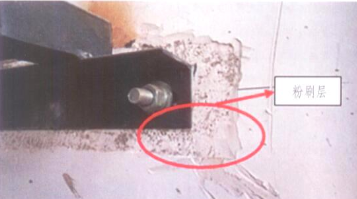

漳州市某件宅观光电梯，曳引驱动，集选控制，12 层12站，额定速度为l.75m/s，额定载重置为825kg。 井道为钢筋混凝十框架结构，根据该电梯安装施工工艺， 导轨支架固定选用膨胀螺栓固定法。因该电梯为观光电梯，电梯安装前使用单位为了提高观赏效果，未告知安装单位就对整个井道进行粉刷。粉刷层的最大厚度约为15mm。在对导轨支架进行检验时，发现安装人员在进行支架锚固安装时，未将整个粉刷层全部敲开， 直接把支架固定在粉刷层上面。

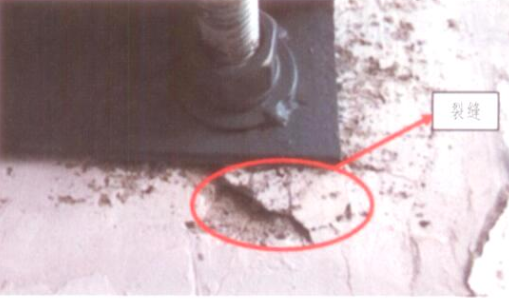

电梯在运行中，由于导轨安装误差、导轨接头连接误差、轿厢或对重导靴调整不均衡，造成曳引驱动的动力传递、钢丝绳受力不均，加上轿厢偏载等原因，产生一定强度的振动。此外，导轨在起导向作用的同时，还要承受电梯制动时的冲击力、安全绀紧急制动时的冲击力等。这些振动和冲击力通过导轨传递到支架及附件，并作用在粉刷层。由于粉刷层与钢筋混凝土圈梁并非同时浇筑，二次结合强度较小，再加上膨胀螺栓固定时对导轨支架的局部施压，粉刷层与圈梁的内在结合强度已 经破坏，墙体上的粉刷层很容易裂开甚至脱落。粉刷层 脱落后，支架与墙体间有间隙，整体产生松动，固定牢 固稈度无法保证。在电梯运行时，导轨就可能出现窜动甚至移位掉落，影响电梯运行的安全及舒适感，甚至导 致安全钳在紧急情况下无法正常工作，有造成重大事故 的风险。图是该电梯在经过2000次试运行后，导轨支架附近的粉刷层已经出现裂缝，从而验证了以上判断。笔者在电梯定期检验中，也发现早期将导轨支架打在粉 刷层上，经长期运行，粉刷层碎掉，支架松动，整根导 轨出现窜动的现象。
4思考与建议
(1)对于支架的固定，电梯制造单位应根据现场井道结构情况，选择合适的固定方式，设计并编制施工工艺文件。安装人员在安装之前，应对施工现场实际情况进 行确认，并应严格遵守安装工艺文件的要求进行安装，不得随意更改安装工艺。若使用单位对井道结构进行变更，应报告电梯制造单位，及时调整支架固定方式或安装工艺。
(2)支架固定前应先对井道混凝土构件表面进行平整，除去表面粉层和异物，确保支架完全作用在混凝十构件上面。

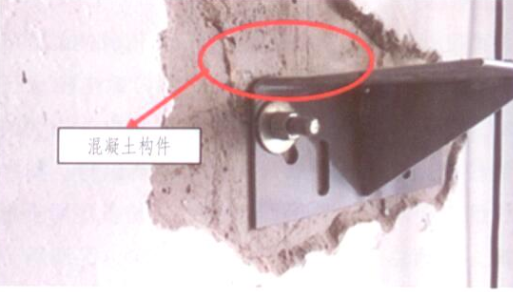

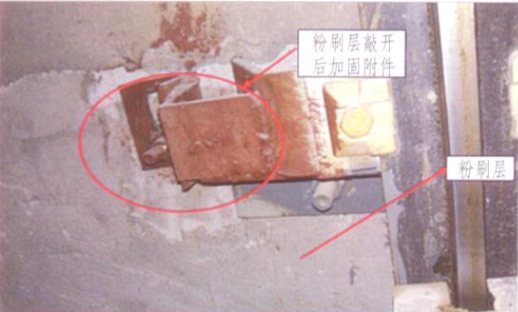

(3）针对前文中提到的已将支架固定在粉刷层上的电梯，笔者提出了两个整改措施供安装单位参考：①把支架拆下来，敲掉水泥构件上的粉刷层，整平表面，重新按施工工艺固定支架，如图所示。②对于粉刷层材料质量比较好目接近混凝土强度的，在原支架两边把粉刷层敲开，加焊一个附件，并打膨胀螺栓进行加固，如图所示。
5结语
实践证明，在井道壁混凝土构件表面上的分数层尚未清除就进行在几家固定，严重价低了支架固定质量，从而影响电梯安全运行及舒适感。在电梯安装过程中，安装单位应严格按照施工工艺文件要求进行支架安装。在监督检验过程中，检验人员更要严格把关，保证导轨支架安装质量。
