电梯用钢丝绳行业标准

　　本标准适用于乘客电梯或载货电梯的曳引用钢丝绳。

　　本标准不适用于建筑工地升降机，矿井升降机以及不在永久性导轨中间运行的临时性升降机用钢丝绳。

　　本标准等效采用ISO4344—83《电梯用钢丝绳》。

　　1结构、尺寸、外形和重量

　　1．1结构和直径

　　钢丝绳的结构和直径应符合表1的规定。

　　经供需双方协商，在符合国家有关的安全规程前提下，可提供其他结构、直径的电梯钢丝绳。

　　1．2直径允许偏差

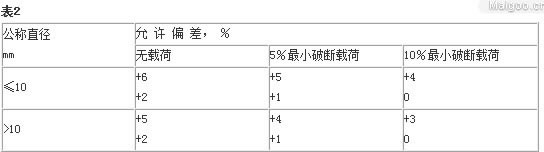

　　钢丝绳直径允许偏差应符合表2的规定。

　　注：5％最小破断载荷和10％最小破断载荷直径及椭圆度测量须经过供需双方协议才进行。

　　1．3长度

　　钢丝绳应按订货长度供货，并应符合下列允许偏差：

　　≤400m：％

　　>400m：每1000m或不足1000m时，m

　　钢丝绳长度的测量，应在无载荷的情况下进行。如果要求长度允许偏差比以上规定小时，须经供需双方协商。

　　1．4椭圆度

　　钢丝绳椭圆度应不大于公称直径的3％。

　　1．5重量

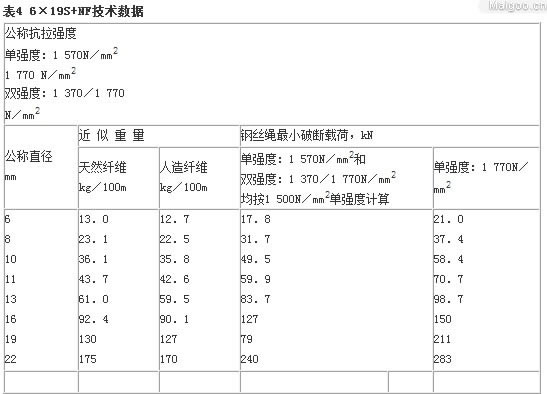

　　钢丝绳的重量，用每一百米的公斤数表示，其近似重量见表4和表5。

　　1．6标记示例

　　结构为8×19西鲁式，绳芯为天然纤维芯，直径为13mm，钢丝公称抗拉强度为1370／1770(1500)N／mm2，双强度配制，捻制方法为右交互捻的电梯钢丝绳标记为：

　　电梯钢丝绳：8×19S+NF—13—1500(双)右交—GB8903—88。

　　2技术要求

　　2．1材料

　　2．1．1制绳钢丝

　　2．1．1．1制绳用钢丝应符合GB8904—88《电梯钢丝绳用钢丝》的规定。

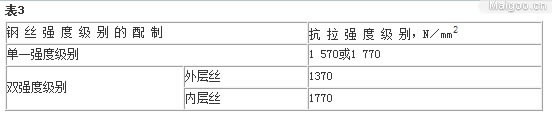

　　2．1．1．2制绳用钢丝抗拉强度级别配置应符合表3规定

　　经供需双方协商，可提供其他钢丝强度配置的双强度钢丝绳。

　　2．1．2绳芯

　　绳芯应由新的硬质纤维剑麻制成。经供需双方协商，绳芯也可用新的聚烯烃类(聚丙烯或聚乙烯)的合成纤维制成。

　　2．1．3润滑剂

　　钢丝绳用润滑剂应具有防锈性

　　2．2钢丝绳

　　2．2．1捻制方法

　　钢丝绳的捻法为右交互捻。需方如有其他捻法的要求，可在订货单内注明。

　　2．2．2股的捻制

　　股应捻制均匀，不得有损伤。中心钢丝的尺寸应具有足够的支撑作用，以使包捻的钢丝能均匀捻制。

　　2．2．3绳的捻制

　　2．2．3．1钢丝绳应捻制均匀，不得有松动的钢丝、变形的股。绳芯的尺寸应具有足够的支撑作用，使包捻的股能均匀捻制。在无载荷情况下开卷，钢丝绳不得呈波浪状。

　　2．2．3．2钢丝绳应不松散。

　　2．2．3．3钢丝接头应用对头电焊，直径等于或小于o．25mm可采用插接。

　　2．2．4钢丝绳的润滑

　　钢丝绳表面应有薄而均匀的防锈油。需方如对钢丝绳涂防锈油有其他要求，可由供需双方协议规定。

　　2．2．5力学性能

　　2．2．5．1钢丝绳最小破断载荷

　　钢丝绳的最小破断载荷应符合表4和表5的规定。

　　2．2．5．2钢丝绳中钢丝的试验

　　a．抗拉强度

　　试验钢丝数的95％应不低于GB8904—88《电梯钢丝绳用钢丝》中规定的公称抗拉强度，低值钢丝(修约成整数)强度降低值不得大于50N／mm2。

　　b．扭转试验

　　试验钢丝数的95％应符合GB8904—88规定的最少扭转次数，低值钢丝的扭转次数，不低于规定次数的75％(修约成整数)。

　　注：钢丝绳最小破断载荷＝钢丝破断载荷总和×0．84。

　　3试验方法

　　3．1直径的测量

　　钢丝绳的实测直径测量，应用一把带有宽钳口的游标卡尺来测量，其钳口的宽度最小要足以跨越两个相邻的股，测量应在钢丝绳平直部位，相距至少一米的两点上进行，在每点相互垂直方向上测量两次，四次测量值的平均值，即为钢丝绳的实测直径。

　　实测直径应在无载荷、5％或10％的最小破断载荷下测量。实测直径应符合表2规定的允许编差。

　　3．2椭圆度

　　椭圆度的测量应按3．1所述方法进行。

　　在5％或10％的最小破断载荷下，测得任何四次测量值中所出现的最大偏差应符合1．4的规定。

　　3．3各项力学性能试验方法

　　整绳破断载荷试验按GB8358—87《钢丝绳破断拉伸试验方法》的规定。

　　钢丝拉伸试验按GB228—87《金属拉伸试验方法》的规定。

　　钢丝的扭转试验按GB239—84《金属线材扭转试验方法》的规定。

　　3．4钢丝绳不松散试验

　　从钢丝绳一端解开其中一股(两个捻距长)，合上后仍能恢复原位，但允许这段钢丝绳的直径略为增大。

　　4检验规则

　　4．1检验和验收

　　4．1．1钢丝绳应由供方技术监督部门进行检查和验收。

　　4．1．2钢丝绳的直径、表面、结构、捻法和捻制质量应逐条进行检查。

　　注：钢丝绳端头5m内不作直径和捻制质量的检查。

　　4．1．3钢丝绳应作破断载荷、钢丝抗拉强度和扭转试验。取样数量应符合表6第二栏的规定。绳内钢丝各项规定试验是在任意拆开的一股上进行。

　　4．2组批规则

　　钢丝绳应成批提交检查和验收。每批应由同一结构、同一直径、同一公称抗拉强度的钢丝绳组成。每批数量及取样数量按表6规定。

　　4．3复验和判定规则

　　4．3．1上述试验中，有一个或一个以上的试验项目不合格，则在同一盘内取样对不合格项目进行复验。复验结果合格，则该批钢丝绳应判为合格。

　　4．3．2复验结果如仍不合格，则该盘应判为不合格。若该批数量大于三盘，可从该批其他盘中按表6第3栏规定的试样数量作补充试验。

　　4．3．3在补充试验中仍有一个或一个以上的试验结果不合格，则应逐盘试验，合格盘交货。

　　5包装、标志和质量证明书

　　5．1包装

　　钢丝绳包装应符合GB2104—88《钢丝绳包装、标志及质量证明书的一般规定》中第三种方法的规定。当需方有特殊要求时，应在合同中注明。

　　5．2标志和质量证明书

　　标志和质量证明书应符合GB2104—88的有关规定。

　　附加说明：

　　本标准由冶金工业部情报标准研究总所提出。

　　本标准由上海市冶金局、上海第二钢铁厂起草。

　　冶金工业部标准化研究所、天津第一钢丝绳厂为协助单位。

　　本标准主要起草人陈申培、袁烈民、金国钧、吕富阳。

　　自本标准实施之日起，原冶金工业部部标准YB2002—78《电梯用钢丝绳》作废。
