主控器接线方法：

主控器黄色10 线端子，接线如图：

端子1：直流24V 电源正

端子2：电源地

端子3、4：为继电器无源触点。正常时断开，刷卡后导通。解除控制状态（或切除 IC 卡功能）时导通。

端子5、6：为485 通讯，5 为485A、6 为485B。通过485～232 无源转换模块与上位机连接，实现远程通讯。

端子7、8：主控器的解除控制信号，端子短接时为主控器控制状态。

端子9、10： 智能呼梯模块或电梯联动主机485 通讯接线端子，9 为485A2，10 为 485B2。

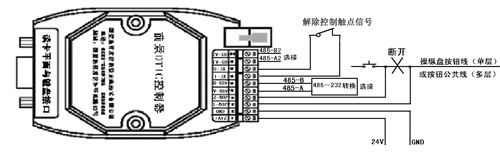

注： 单独使用控制器时接线如下图：

将主控器端子JDQ－1、JDQ－2 串入操纵盘按钮线实现控制此楼层；或串入按钮公共线实现控制全部楼层。

将解除控制继电器常闭点串入主控器7，8 端子，正常时闭合，需要解除主控器控制时断开。

注：解除控制触点信号：当此信号无效（即解除控制信号触点闭合）时，主控器处于正常控制状态；当此信号有效（即解除控制）
