电梯门在电梯的运行过程中起着非常重要的作用，是人们日常乘坐电梯过程中必须接触的部件，门系统运行的效果将直接影响电梯运行的可靠性、安全性，以及电梯的使用效率。目前，各个门机厂家都在努力推出适合电梯用户的安全、可靠、节能及充满人性化的产品，共同推进电梯门技术向前发展。
苏州启元电梯系统有限公司经过四年的持续开发与研究，已形成具有自主知识产权的门系统，并服务于国内外市场，其标准产品受到了广大客户的热烈欢迎与好评，特殊门产品更是受到了国内外客户的推崇。本文主要向大家介绍其GENESIS门系统的结构特点。
GENESIS 门系统分为门机系统与层门系统两大部分。其中门机系统主要分为以下三大部分：
#p##e#一、GDB标准VVVF变频门机系统，特点如下：
1. 可覆盖GENESIS全系列产品，从开门宽度500mm到开门宽度5000mm，开门类型包括中分门、单扇旁开门、旁开双折门、旁开三折门、中分双折门、中分三折门。
2. 采用特殊的同步带传动，噪声低，控制精度高，传动效率高。
3. 安装上，门机采用轿顶直接安装方式，调整安装位置时方便、快捷，特殊制作的高可靠性的门刀可配合各种轿厢的安装高度和可集成轿门锁。
4. 采用高可靠性的编码器作为速度及位置信号的采集装置，位置闭环控制为调试门机系统的参数提供精确可靠的依据。
5. 采用专用变频电机，低频力矩大，堵转能力强，电机发热小，噪声低，寿命长。
6. 采用TI先进的数字马达专用处理器DSP配合IPM智能功率模块，具有极高系统动态响应精度与可靠性，优化的空间电压矢量SVPWM软件算法，使得电机低频转矩脉动小，力矩大，高频运行流畅、顺滑。
7. 丰富的输入输出口功能的设定及电气接口可兼容各家电梯公司的控制系统，默认的出厂参数就可获得优美运行曲线。调试简单易掌握，人性化的人机接口可方便客户的调试(客户可在厅门外调试)。另外可根据客户要求增加特殊功能的接口。
8. 抗干扰能力强，电磁兼容性好，符合EN81标准，拥有过压、欠压、过流、过热等保护功能，宽电压工作范围265V—170V之间可靠工作。
9. 门宽自学习功能、关门力智能调节与主动防夹人保护的三种模式方便客户选择，推即开功能及特殊的开门保护更是体现人性关怀。
10.可根据GDB标准产品进行特殊门产品的配置及衍生。

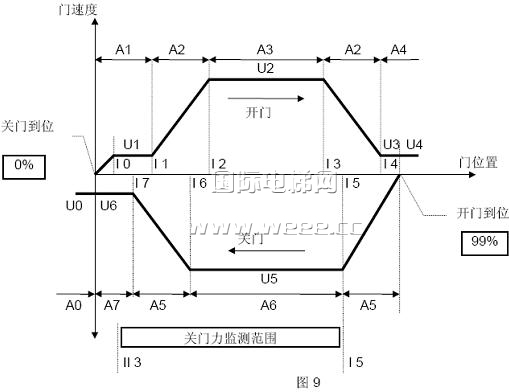

GENESIS标准变频门机运行曲线示意图
#p##e#二、永磁伺服门系统，特点如下：
1.超薄型设计的机械结构简单，高可靠性，整机重量轻，结构紧凑，安装维护简单，适用于轿顶、轿前壁、轿厢直梁等三种安装方式，下置式的电机安装方式可解决客户轿厢高及顶层空间有限的问题。配合特殊设计的结构可用在狭窄苛刻的电梯井道环境。伺服控制器与门机进行模块化装配，可分开也可组合装配。方便进行全方位调节，适应性更强。
2.从开门宽度600mm到开门宽度2000mm，适用于包括中分门、单扇旁开门、旁开双折门、旁开三折门、中分双折门、中分三折门等各种开门类型。
3.配合新型同步门刀、可集成轿门门锁。
4.可采用交流伺服永磁电机或采用带高效的行星齿轮减速机构的永磁直流伺服电机，具有结构紧凑、传动效率高、噪声低、寿命长、免维护等特点。集成专用霍尔编码器进行可靠的信号采集，整套电机德国原装进口。
5.专用伺服门机控制器可实现速度、位置、力矩精确的闭环控制，门的运行曲线不受负载影响，也可配置4开关运行方式，方便客户选择。
6.采用TI先进的数字马达专用处理器DSP配合MOSFET功率管，具有极高系统动态响应精度与可靠性，优化的运行曲线软件算法配合拨码开关默认的四条固化曲线，可获得优美运行曲线，同时也可在当前运行曲线下通过按键面板修改参数以适应不同开门宽度及开门方式的运行曲线，方便客户调试。
7.输入信号光藕隔离，输入口功能包括开门指令、关门指令、光幕指令、强迫关门指令高速运行指令、消防指令、重关门指令供客户任意选择，也可按照客户要求进行特殊设定。输出继电器逻辑状态可设，配合不同客户电梯控制系统。
8.两种上电门宽自学习方式可适应不同客户需求，三种指令操作模式通过面板任意设置，关门力智能调节、防扒门功能与主动防夹人保护的四种模式方便客户选择，可选软接触功能。
9.抗干扰能力强，电磁兼容性好，符合EN81标准，拥有过压、欠压、过流、过热等保护功能，宽电压工作范围265V—170V之间可靠工作，且具有故障自检测功能。
10.可配合不同类型的编码器接口，方便客户用来改造。

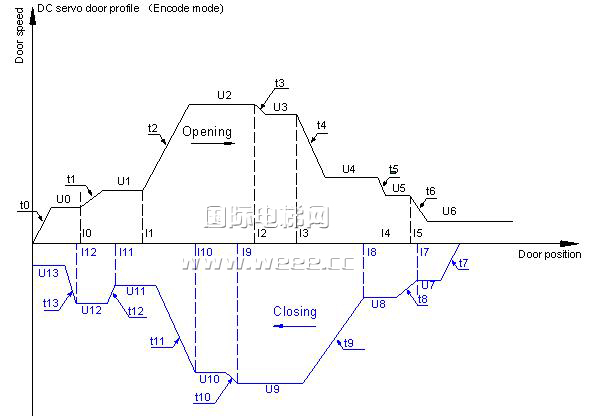

伺服门机运行曲线示意图
三、配合GENESIS变频门机及伺服门机的标准的层门系统特点如下：
1.结构紧凑，薄型设计，可配合狭窄苛刻的井道环境。符合EN81标准，并通过CE产品认证。
2.产品范围可覆盖GENESIS全系列产品，从开门宽度500mm到开门宽度5000mm，开门类型包括中分门、单扇旁开门、旁开双折门、旁开三折门、中分双折门、中分三折门。
3.可为客户提供特殊门的解决方案，如防火门、防水门、防爆门、防腐门、船用电梯门等等。
4.具有简约化结构、模块化组件、通用型设计、标准化包装方式，并且，交货周期短，在降低物流成本的同时，令客户安装调试方便快捷。
